Cad is Feanán Lártheifeacha AC Tionsclaíoch ann?

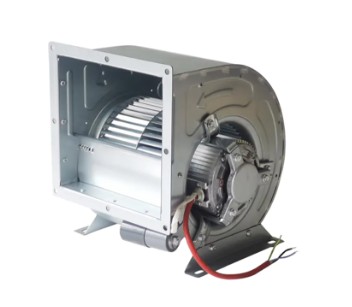

An lucht leanúna lártheifeacha AC tionsclaíoch is gléas aerála é atá faoi thiomáint ag sruth ailtéarnach (AC). Úsáideann a chroíphrionsabal oibre an fórsa lártheifeacha a ghintear trí rothlú impeller chun aer a tharraingt go haiseach, é a chasadh 90 céim, agus é a urscaoileadh go gathach. I gcomparáid le lucht leanúna aiseach, is féidir le lucht leanúna lártheifeacha a tháirgeadh brú statach níos airde (go hiondúil 500-3,000 Pa a bhaint amach), rud a fhágann go bhfuil siad thar a bheith oiriúnach do chásanna tionsclaíocha a éilíonn friotaíocht duchta, friotaíocht scagaire, nó seachadadh aeir fad-achair a shárú.

Bunaithe ar struchtúr impeller, déantar lucht leanúna lártheifeacha AC tionsclaíoch a aicmiú go príomha i dtrí chineál: lanna cuartha chun chuigsaigh , lanna cuartha siar , agus lanna gathacha . Tairgeann lucht leanúna lann cuartha siar an éifeachtacht is airde (suas le 85% nó níos mó) le chuigrann níos ísle, rud a fhágann go bhfuil siad oiriúnach le haghaidh oibriú leanúnach fadtéarmach. Is féidir le lucht leanúna lann cuartha chun cinn brú níos airde a ghiniúint ag an trastomhas impeller céanna ach le héifeachtacht beagán níos ísle. Is fearr le lucht leanúna lanna gathacha maidir le gás atá lasta de dheannach a láimhseáil agus baintear úsáid astu go forleathan i gcórais iompair ábhar agus i gcórais ionduchtaithe coire.

Buntáistí Lárnacha le haghaidh Feidhmchláir Thionsclaíoch

Cumas Seachadta Aeir Ard-Bhrú

I gcórais aerála tionsclaíocha, cuireann fachtóirí cosúil le fad na duchtanna, líon na gcoranna, agus friotaíocht an scagaire go mór le friotaíocht an chórais. De ghnáth cuireann lucht leanúna aiseach gnáthbhrú statach ar fáil sa raon 50–200 Pa, rud nach leor do riachtanais chasta dhuchtaireachta. Soláthraíonn lucht leanúna lártheifeacha AC tionsclaíoch, áfach, brú statach ó 500–3,000 in aghaidh na bliana , le roinnt samhlacha ard-bhrú fiú níos mó ná 5,000 Pa , duchtanna il-alt, scagairí ard-éifeachtúlachta, agus friotaíocht malartóra teasa a shárú go héasca chun sreabhadh aeir leordhóthanach a chinntiú ag deireadh an chríochfoirt.

Oibríocht Chobhsaí agus Iontaofa

Tá lucht leanúna lártheifeacha AC tionsclaíoch á dtiomáint ag mótair ionduchtúcháin AC, nach dteastaíonn aon chiorcaid choimpléascacha cómhalartaithe leo. Tá rátaí teipe íseal mar thoradh ar a struchtúr simplí. Faoi choinníollacha oibriúcháin caighdeánacha, is féidir le lucht leanúna lártheifeacha tionsclaíocha ardchaighdeáin a bhaint amach a meán-am idir teipeanna (MTBF) de níos mó ná 30,000 uair an chloig , le roinnt samhlacha ina bhfuil foirceannadh uile-copair agus imthacaí liathróid a shroicheann suas le 50,000 uair an chloig. Tá an t-iontaofacht ard seo ríthábhachtach d'fheidhmchláir riachtanacha gan stad mar fhuarú lárionad sonraí agus aeráil gléasra ceimiceach.

Cumhacht Fhairsing agus Clúdach Sonraíochta

Clúdaíonn lucht leanúna lártheifeacha AC tionsclaíoch raon cumhachta thar a bheith leathan, ó 50 W lucht leanúna fuaraithe trealaimh bheaga to aonaid mhóra aerála tionsclaíochta ar mó iad ná 55 kW . Cuimsíonn clúdach an tsreafa aeir ó 100 m³/h go dtí os cionn 100,000 m³/u, le trastomhais impeller idir 100 mm agus 2,000 mm, atá in ann freastal ar bheagnach gach riachtanas tionsclaíochta ó fhuarú trealaimh leictreonaigh beachta go aeráil mhonarcha ar scála mór.

Critéir Roghnúcháin agus Dea-Chleachtais

Paraiméadair Roghnúcháin Eochracha

Agus lucht leanúna lártheifeacha AC tionsclaíoch á roghnú, ní mór na paraiméadair lárnacha seo a leanas a mheas go cuimsitheach:

• Sreabhadh Aeir (Q) : Aonad m³/h nó m³/s, arna ríomh bunaithe ar mhéid an spáis aerála agus an ráta athraithe aeir
• Brú Iomlán nó Brú Statach (P) : Aonad Pa, a éilíonn ríomh friotaíocht duchta, friotaíocht scagaire, agus caillteanas brú dinimiciúil asraonta
• Cumhacht (N) : Aonad kW, measta ag baint úsáide as an bhfoirmle N = (Q × P) / (3600 × η × 1000), áit a bhfuil η éifeachtúlacht lucht leanúna
• Luas Rothlach (n) : Aonad rpm, de ghnáth 1,450 rpm (mótar 4-cuaille) nó 2,900 rpm (mótar 2-cuaille)
• Leibhéal Torainn : Aonad dB(A), is gnách go mbíonn lucht leanúna lann cuartha siar 3–8 dB(A) níos ciúine ná lucht leanúna lann cuartha chun tosaigh
• Rátáil Cosanta (IP) : IP54 nó níos airde molta do thimpeallachtaí tais nó deannaigh

Cásanna Feidhmchláir agus Tagairt Roghnúcháin

Treoirlínte Suiteála agus Oibriúcháin

Chun oibriú éifeachtach agus cobhsaí lucht leanúna lártheifeacha AC tionsclaíoch a áirithiú, ní mór na pointí seo a leanas a thabhairt faoi deara le linn suiteála agus cothabhála gnáthaimh:

1. Leithlisiú Chreathadh an Fhorais : Ba chóir go mbeadh lucht leanúna le cumhacht níos mó ná 3 kW feistithe le haonraitheoirí creathadh nó pads, ag laghdú tarchur creathadh os cionn 80% chun cur isteach ar struchtúir tógála agus trealamh cruinneas in aice a chosc.
2. Cosaint Inlet : Mogalra cosanta a shuiteáil ag an inlet aeir le méid mogalra nach mó ná 20 mm chun ionghabháil réad eachtrach agus damáiste impeller a chosc; cuir scagaire bunscoile-éifeachtúlachta i dtimpeallachtaí deannaigh
3. Ceangal Solúbtha : Bain úsáid as naisc sholúbtha chanbhás nó shileacóin (150–300 mm ar fad) idir ionraon/asraon fean agus obair dhuchtanna chun tarchur díreach strus na duchtanna chuig an tithíocht fean a sheachaint
4. Cothabháil Sceidealta : Iniúchadh a dhéanamh ar a bhfuil teocht agus riocht lubrication gach 2,000 uaireanta oibriúcháin ; in ionad ramhar gach 8,000 uaireanta oibriúcháin ; carnadh deannaigh impeller glan go bliantúil - is féidir le tógáil deannaigh níos mó ná 1 mm ar thiús an éifeachtúlacht a laghdú 5%–10%
5. Cosaint Mótair : Ba chóir go mbeadh mótair níos mó ná 2.2 kW feistithe le hathsheachadáin ró-ualaithe teirmeacha nó le cosantóirí mótair chun dóiteán a chosc ó oibríocht rótar faoi ghlas nó ó oibríocht caillteanas céime.

Fachtóirí Criticiúla a chuireann isteach ar Fheidhmíocht agus ar Reatha Saoil

Coinníollacha Timpeallachta Oibriúcháin

Maidir le gach méadú 10°C ar an teocht chomhthimpeallach, méadaíonn ráta aosaithe inslithe an mhótair thart ar dhá oiread. Nuair a sháraíonn an teocht chomhthimpeallach 40°C , ní mór an chumhacht mótair rátáilte a dhíghrádú: 95% ag 45 ° C, 90% ag 50 ° C, agus 85% ag 55 ° C. I dtimpeallachtaí ard-taise (taise choibhneasta > 85%), ba cheart mótair atá faoi iamh go hiomlán le téitheoirí frith-chomhdhlúthaithe a roghnú chun díghrádú inslithe a chosc ó ionsú taise le linn múchta.

I gcás timpeallachtaí ina bhfuil gáis chreimneacha (cosúil le ceardlanna ceimiceacha nó áiseanna leictreaphlátála), ba cheart feallairí fean agus clúdaigh a dhéanamh de 304 nó 316 cruach dhosmálta , nó cóireáilte le sciath frith-chreimeadh roisín eapocsa. Féadfar saol seirbhíse gnáthphlátaí cruach ghalbhánuithe i dtimpeallachtaí aigéadacha a ghiorrú go 30%–50% de ghnáthchoinníollacha oibriúcháin.

Meaitseáil Córais agus Optamú Pointe Oibriúcháin

Braitheann éifeachtúlacht oibriúcháin lucht leanúna iarbhír ar cé chomh maith agus a mheaitseálann an pointe oibre an cuar feidhmíochta. Nuair a dhéantar ró-dhearadh ar fhriotaíocht an chórais, aistríonn an pointe oibriúcháin iarbhír i dtreo réigiúin sreabhadh níos airde agus brú níos ísle, rud a fhágann go bhfuil éifeachtúlacht laghdaithe agus méadú ar thorann. Trí luas lucht leanúna (rialú minicíochta athraitheach) nó uillinneacha eite treorach a choigeartú, is féidir an pointe oibriúcháin a chur ar ais chuig an gcrios ardéifeachtúlachta. Le rialú luas minicíochta athraitheach, is féidir le lucht leanúna éifeachtúlacht a choinneáil os cionn 80% laistigh de 70%–100% den sruth aeir rátáilte , le coigilteas fuinnimh suntasach - nuair a thiteann an sruth aeir go 80%, titeann an chumhacht seafta go 51.2% den chumhacht rátáilte (arna ríomh ag dlíthe cleamhnais), ag baint amach coigilteas leictreachais 30%-40% i gcomparáid le rialú sracaireachta.

Iarmhéid impeller agus Rialú Creathadh

Is é éagothroime impeller an phríomhchúis le creathadh iomarcach i lucht leanúna lártheifeacha. De réir caighdeáin ISO 1940, ba cheart go n-éireodh le impellers lucht leanúna tionsclaíocha grád comhardaithe G6.3 nó G2.5 . Maidir le trastomhais impeller ar mó iad ná 400 mm, tá tábhacht ar leith ag baint le cothromaíocht dhinimiciúil allamuigh - is féidir le gach méadú 10 g·mm/kg ar éagothroime iarmharach an saol iompair a ghiorrú thart ar 15%–20%. Le linn gnáthoibríochta, ba cheart an treoluas éifeachtach creathadh ag na clúdaigh lucht leanúna a rialú thíos 4.5 mm/s (an grád "maith" de réir chaighdeáin ISO 10816); tá gá le múchadh láithreach le haghaidh iniúchta má sháraíonn sé 7.1 mm/s.

Straitéisí Feabhsaithe Éifeachtúlachta Fuinnimh

Cur i bhFeidhm Tiomántán Minicíochta Athraitheach

I gcórais a bhfuil éilimh shreabha aeir orthu (amhail córais aerchóirithe VAV nó córais sceite próisis), is é an beart coigilte fuinnimh is éifeachtaí do lucht leanúna lártheifeacha AC tionsclaíochta le tiomántáin minicíochta athraitheacha (VFDanna). Ag tabhairt a lucht leanúna 15 kW ag feidhmiú 6,000 uair sa bhliain mar shampla: má tá an meán-ualach oibriúcháin iarbhír 70% den ualach rátáilte, tá an tomhaltas cumhachta bliantúil le rialú luas VFD thart ar 63,000 kWh , i gcomparáid le 90,000 kWh le hoibriú minicíocht sheasta agus rialáil taise, coigilt 27,000 kWh go bliantúil le ráta coigilte fuinnimh de thart ar 30%. Is gnách go mbíonn an tréimhse aisíocaíochta infheistíochta idir 1.5 agus 2.5 bliain.

Uasghrádú Mótair Ard-Éifeachtúlachta

Mótair éifeachtúlachta oidhreachta IE1 nó IE2 a uasghrádú go IE3 (Éifeachtúlacht Préimh) nó IE4 (Super Préimhe Éifeachtúlacht) is féidir le mótair tomhaltas fuinnimh a laghdú tuilleadh. Le haghaidh mótair 11 kW, 4-cuaille mar shampla: tá éifeachtacht IE2 thart ar 91%, IE3 thart ar 93%, agus IE4 thart ar 94%. Sábhálann uasghrádú ó IE2 go IE3 thart 1,320 kWh go bliantúil ag 6,000 uaireanta oibriúcháin; sábhálann uasghrádú ó IE3 go IE4 sa bhreis 660 kWh . Cé go n-ardaíonn mótair ardéifeachtúlachta costais soláthair 15%–30%, laghdaítear an costas saolré iomlán go suntasach.

Optamú Friotaíocht an Chórais

Maidir le gach méadú 100 Pa ar fhriotaíocht an chórais duchta, méadaíonn cumhacht seafta an lucht leanúna thart ar 5%–8%. Is féidir leis na bearta seo a leanas friotaíocht an chórais a laghdú go héifeachtach:

• Íoslaghdaigh bends agus laghdaitheoirí neamhriachtanach; cuireann gach lúb 90° timpeall 50–150 R of friotaíochta
• Roghnaigh scagairí ísealfhriotaíochta agus cuir meáin scagaire clogged in ionad go rialta; is féidir le friotaíocht scagaire clogged ardú ó thús 100-200 in aghaidh na bliana to 500–800 in aghaidh na bliana
• Tras-ailt duchta a dhearadh i gceart, ag rialú treoluas an aeir laistigh den 8–12 m/s raon ; méadaíonn treoluas ró-ard go mór caillteanas brú dinimiciúil
• Carnadh deannaigh duct glan go rialta; in aghaidh gach méadú 1 mm ar thionól deannaigh, méadaíonn friotaíocht na duchtanna thart ar 3%–5%

Treochtaí Forbartha sa Todhchaí

Le dul chun cinn Tionscal 4.0 agus déantúsaíocht chliste, lucht leanúna lártheifeacha AC tionsclaíochs ag teacht chun cinn i dtreo na hintleachta, ardéifeachtúlachta, agus modúlachta. Lucht leanúna cliste comhtháite le Braiteoirí IoT is féidir monatóireacht a dhéanamh ar chreathadh, teocht, reatha, agus paraiméadair eile i bhfíor-am, ag baint úsáide as ríomhaireacht imeall a thuar saol imthacaí agus coinníollacha chaitheamh impeller. Ligeann sé seo aistriú ó "cothabháil sceidealta" go "cothabháil thuartha," a mheastar a laghdóidh aga neamhphleanáilte trí 40%–60% .

Maidir le héifeachtacht fuinnimh, glacann lucht leanúna lártheifeacha tionsclaíochta nua-ghlúin mótair drogall sioncrónaithe buan-chuidithe ag maighnéad (PMaSynRM) in ann éifeachtúlacht a bhaint amach thar an ngrád IE5, ag feabhsú 3%-5% ar mhótair ionduchtaithe traidisiúnta. Idir an dá linn, is féidir le impellers agus volutes bithimiméadacha optamaithe trí dhearadh CFD (dinimic sreabhach ríomhaireachtúil) sreabhadh aeir a mhéadú trí 8%–12% gan tomhaltas fuinnimh a mhéadú, agus torann á laghdú ag 3–5 dB(A) .

Déanann dearadh modúlach suiteáil lucht leanúna, cothabháil agus uasghrádú níos áisiúla. Is féidir modúil mótair chaighdeánaithe, modúil impeller, agus modúil rialaitheora a chomhcheangal go tapa, ag laghdú am impeller ar an láthair nó athsholáthair mótair ón traidisiúnta 4-6 uair an chloig go dtí faoi 1 uair an chloig , tionchar cothabhála ar tháirgeadh a íoslaghdú go suntasach.
