Freagra Díreach: Chun lucht leanúna lártheifeacha comh-aireachta a mhéid, ríomh an CFM riachtanach ar dtús ag baint úsáide as CFM = (Toirt Seomra i gcosa ciúbach x Athruithe Aeir in aghaidh na huaire) / 60, nó CFM = Ualach Teasa (BTU / uair) / (1.08 x Ardú Teochta i degF) le haghaidh fuarú trealaimh. Ansin ríomh an brú statach riachtanach trí gach friotaíocht sa chonair sreafa aeir a shuimiú - cuimilte duchtoibre, uillinn, scagairí, louvers agus cochaill - tomhaiste i Pascals (Pa), agus cuir lamháil sábháilteachta 10 go 15 faoin gcéad leis. Déantar na huimhreacha deiridh a bhreacadh ansin ar chuar feidhmíochta an lucht leanúna chun a dhearbhú gur féidir leis an lucht leanúna comh-aireachta an sruth aeir sin a sheachadadh ag an mbrú sin, ní hamháin ceann amháin den dá luach amháin.
Cén Fáth nach mór CFM agus Brú Statach a Ríomh le Chéile
Tá lucht leanúna lártheifeacha comh-aireachta, ar a dtugtar lucht leanúna cineál bosca freisin, ina bhfuil an impeller, an mótar agus an toirt taobh istigh d'imfhálú séalaithe a íslíonn torann agus a chosnaíonn páirteanna inmheánacha ó dheannach. Ní thagann roghnú an aonaid mícheart beagnach riamh ó lucht leanúna "lag" a phiocadh - tagann sé ó CFM agus brú statach a ríomh ar leithligh seachas le chéile. Ní sheachadann lucht leanúna rátáilte do 3000 CFM an uimhir sin ach ag friotaíocht nialasach. Nuair a bhíonn sé ceangailte le duchtobair, scagairí agus greillí, titeann an sruth aeir fíor de réir mar a ardaíonn an fhriotaíocht. Sin é an fáth go dtaispeánann gach bileoga lucht leanúna comh-aireachta cuar feidhmíochta seachas uimhir amháin, agus cén fáth gur gá an dá luach a oibriú amach sula roghnaítear samhail.
| Téarma | Aonad | Cad a Seasann sé |
| CFM (Sreabhadh Aeir) | Cosa ciúbach in aghaidh an nóiméid / m3 in aghaidh na huaire | An toirt aeir a chaithfidh an fean bogadh chun spás a aeráil, a fhuarú nó a sceite |
| Brú Statach | Pascals (Pa) / tomhsaire uisce orlach | An fhriotaíocht iomlán a chaithfidh an lucht leanúna a shárú chun an t-aer sin a bhrú tríd an gcóras |
Céim 1: Ríomh an CFM Riachtanach
Tá dhá bhealach coitianta ann chun teacht ar an sruth aeir riachtanach le haghaidh lucht leanúna lártheifeacha comh-aireachta, agus braitheann an modh ceart ar cibé an bhfuil an sprioc aerála ginearálta nó baint teasa trealaimh.
Modh A - Athruithe Aeir in aghaidh na huaire (ACH): Tá sé seo caighdeánach do sheomraí, ceardlanna, cistiní agus imfháluithe.
CFM = (Fad x Leithead x Airde sna cosa x Riachtanach ACH) / 60
Modh B - Baint Ualach Teasa: Baineann sé seo nuair a bhíonn an lucht leanúna ag fuarú caibinéid leictreacha, imfháluithe freastalaí nó trealamh próiseála.
CFM = Ualach Teasa (BTU/uair) / (1.08 x Ardú Teochta Incheadaithe i degF)
Liostaíonn an tábla thíos gnáth-rátaí athraithe aeir a úsáidtear thar fheidhmchláir choiteanna. Is luachanna tagartha tosaigh iad seo - ba cheart tosaíocht a thabhairt i gcónaí do chóid áitiúla agus sonraí ó mhonaróirí trealaimh nuair atá siad ar fáil.
| Iarratas | ACH tipiciúil | Nótaí |
| Oifig ghinearálta nó spás miondíola | 6 go 10 | Aeráil chompord áitithe |
| Sceite cistine tráchtála | 20 go 30 | Ardaíonn ualaí ramhar agus teasa an riachtanas |
| Stóras nó ceardlann | 4 go 8 | Ag brath ar theas innealra agus ar dhlús áititheora |
| Comh-aireachta leictreach nó rialaithe | Bain úsáid as modh luchtaithe teasa | Níl ACH iontaofa le haghaidh fuarú trealaimh faoi iamh |
| Seomra glan nó saotharlainne | 15 go 60 | Socraigh ag aicmiú glaineachta, ní riachtanais chompord |
Céim 2: Ríomh an Brú Statach Riachtanach In Pa
Is ionann brú statach agus suim gach pointe friotaíochta a bhuaileann an t-aer idir an ionraon fean agus an pointe scaoilte. Cuireann gach comhpháirt caillteanas intomhaiste, agus cuirtear na caillteanais seo le chéile seachas meán. Is é gan bacadh le fiú comhpháirt amháin - scagaire amháin nó uillinn 90 céim amháin - ar cheann de na cúiseanna is coitianta nach ndéanann lucht leanúna comh-aireachta ró-íseal tar éis é a shuiteáil.
| Foinse Friotaíocht | Caillteanas Tipiciúil (Pa) |
| Duchtobair dhíreach, in aghaidh an 10 méadar | 10 go 25 R |
| Gach uillinn 90 céim | 8 go 20 in aghaidh na bliana |
| Scagaire aeir caighdeánach (glan) | 30 go 80 in aghaidh na bliana |
| HEPA nó scagaire fíneáil | 100 go 250 in aghaidh na bliana |
| Lúbhar nó cochall aimsire | 15 go 40 Pa |
| Damper (páirteach oscailte) | 10 go 30 in aghaidh na bliana |
Nuair a bheidh gach comhpháirt feadh an chosáin curtha suas, cuir lamháil sábháilteachta 10 go 15 faoin gcéad i bhfeidhm chun tógáil deannaigh ar scagairí le himeacht ama a chlúdach agus mionathruithe réimse ón leagan amach bunaidh. Is é an t-iomlán coigeartaithe seo ná an brú statach a chaithfidh lucht leanúna lártheifeacha na comh-aireachta a rátáil lena shárú.
Sampla Oibrithe: Méadaigh Fean Comhaireachta Do Sheomra 500 Méadar Ciúbach
Taispeánann an sampla thíos an dá ríomh a rinneadh ó ionchur amh go dtí sprioc roghnóireachta lucht leanúna deiridh, ag baint úsáide as spás ceardlainne a dteastaíonn 6 athrú aeir in aghaidh na huaire agus a bhfuil scagaire amháin, dhá uillinn agus 15 méadar de dhuchtobair suiteáilte.
| Céim | Ríomh | Toradh |
| Toirt seomra | tugtha | 500 m3 |
| Airflow riachtanach | 500 m3 x 6 ACH | 3000 m3/u (thart ar 1765 CFM) |
| Caillteanas cuimilte duct | 15 m ag 1.8 Pa/m | 27 Pa |
| Dhá uillinn | 2 x 15 in aghaidh na bliana | 30 Pa |
| Scagaire | Rátáil chaighdeánach | 50 Pa |
| Louver | Caillteanas seasta | 25 Pa |
| Fo-iomlán | 27 30 50 25 | 132 Pa |
| Sprioc deiridh le corrlach 15 faoin gcéad | 132 Pa x 1.15 | Thart ar 152 Pa |
Éiríonn an sprioc roghnúcháin don tionscadal seo ina lucht leanúna lártheifeacha comh-aireachta atá in ann thart ar 3000 m3/u a sheachadadh ag brú statach 150 Pa, ní hamháin figiúr amháin ann féin.
An Cuar Fan a Léamh Chun an Pointe Oibriúcháin a Dheimhniú
Áirítear ar gach bileog lucht leanúna lártheifeacha comh-aireachta cuar feidhmíochta a bhreacann sreabhadh aeir ar an ais chothrománach i gcoinne brú statach ar an ais ingearach. Téann an cuar síos mar gheall ar shreabhadh aeir agus brú a thrádáil i gcoinne a chéile laistigh den lucht leanúna céanna. Chun a dheimhniú go n-oireann samhail do thionscadal, faigh an luach CFM ríofa ar an ais chothrománach agus an luach Pa ríofa ar an ais ingearach - ba cheart go suífeadh an pointe a mbuaileann an dá luach seo ar an gcuar nó beagán faoina bhun, gan a bheith os cionn an chuair. Ciallaíonn pointe oibriúcháin ríofa a thiteann os cionn an chuair go bhfuil an gaothrán ró-bheag don chóras agus go dtitfidh an sruth aeir gearr nuair a bheidh sé suiteáilte. De ghnáth cuireann pointe ina shuí go maith faoi bhun an chuair comhartha ar lucht leanúna ró-mhór, a chuireann amú fuinnimh agus a ardaíonn torann oibriúcháin níos faide ná mar a theastaíonn ón spás.

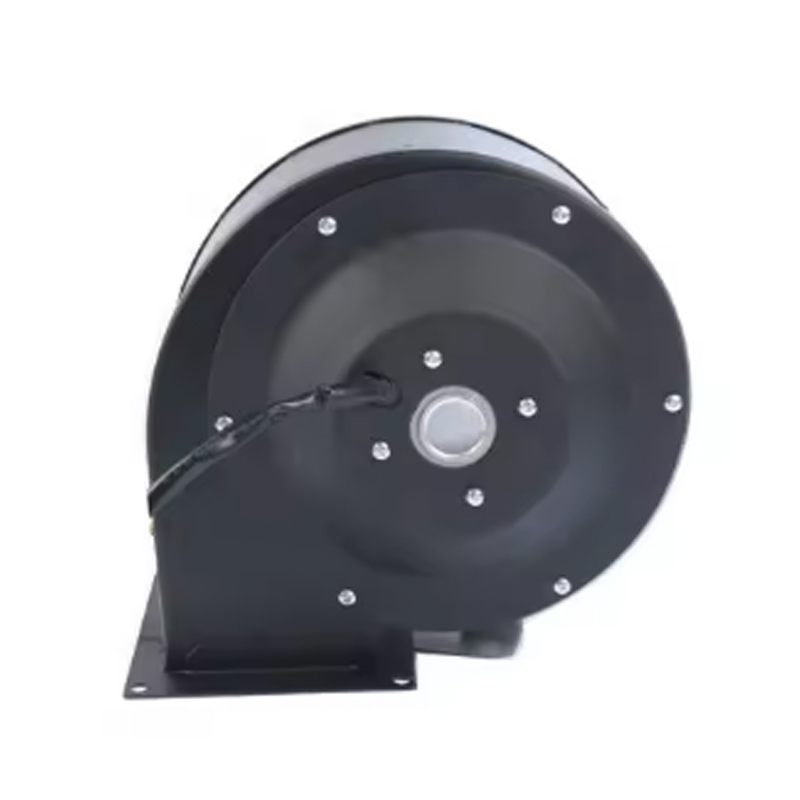

Déan iniúchadh ar Shraith Lucht leanúna Lártheifeacha Comh-Aireachta Jiale
Léiríonn na samhlacha seo a leanas raon na n-ardán lucht leanúna lártheifeacha a úsáidtear chun sruth aeir agus brú a thógáil de réir na spriocanna a ríomhadh thuas, ó aonaid chomh-aireachta iata go séidirí dlúth AC-tiomáinte a oireann do chórais duchtaithe.
Botúin Choitianta a Chothaigh Fan Róbheag
Téann formhór na ngearán faoi shreabhadh aeir lag tar éis lucht leanúna comh-aireachta a shuiteáil siar go dtí ceann de na hearráidí thíos seachas aonad lochtach.
- Ag baint úsáide as rátáil CFM saor-aer an lucht leanúna mar shreabhadh an aeir dearaidh, gan aird a thabhairt nach mbaineann an uimhir seo ach le brú statach nialasach.
- Déan dearmad ar fhriotaíocht scagaire a chur san áireamh, go háirithe tar éis do scagaire deannach a bhailiú agus a chailliúint tar éis dul suas os cionn an rátáil ghlan.
- Nuair a chuirtear faid duchtanna leis ach feisteas scipeála, trasdulta agus greillí, a mbíonn níos mó friotaíochta i gceist leo le chéile ná an rith dhucht díreach féin.
- Samhail lucht leanúna a roghnú bunaithe ar wattage mótair seachas na figiúirí sreabhadh aeir agus brú ar an gcuar feidhmíochta.
- Ag fágáil an lamháil sábháilteachta amach, a itear ansin nuair a bhíonn gá le scagaire a ghlanadh nó déantar damper a choigeartú tar éis é a choimisiúnú.
Tagairt Thapa: CFM agus Brú Statach de réir Feidhmchlár Coiteann
| Iarratas | Sreabhadh Aeir tipiciúil | Brú Statach tipiciúil |
| Fuarú comh-aireachta leictreach | 50 go 400 CFM | 50 go 150 Pa |
| Ceardlann beag aerála | 800 go 2500 CFM | 100 go 250 in aghaidh na bliana |
| Sceite cistine tráchtála | 2000 go 6000 CFM | 250 go 500 Pa |
| Aonad teirminéil aerchóirithe duchta | 500 go 3000 CFM | 150 go 400 Pa |
| Seomra glan nó aer soláthair scagtha | 1000 go 8000 CFM | 300 go 700 in aghaidh na bliana |
Ceisteanna Coitianta
Cad is corrlach sábháilte le cur leis de bhreis ar bhrú statach ríofa?
Is gnáthchleachtas é corrlach 10 go 15 faoin gcéad os cionn an iomlán ríofa, a chlúdaíonn luchtú an scagaire le himeacht ama agus diallais bheaga idir an leagan amach deartha agus an tsuiteáil chríochnaithe.
An féidir le lucht leanúna lártheifeacha comh-aireachta atá rátáilte le haghaidh CFM níos airde ná mar is gá oibriú fós?
Is féidir leis oibriú, ach má ritheann sé i bhfad os cionn an phointe riachtanach, cuireann sé fuinneamh amú agus ardaíonn sé torann. Má dhéantar an CFM agus Pa ríofa a mheaitseáil go dlúth leis an gcuar lucht leanúna, tugtar an chothromaíocht is fearr d'éifeachtúlacht agus do leibhéal fuaime.
Conas is féidir liom a thiontú idir CFM agus m3/h?
Méadaigh CFM ar 1.699 chun m3/u a fháil, nó roinn m3/h ar 1.699 chun CFM a fháil. Le haghaidh brú statach, iolraigh orlach de thomhas uisce faoi 249 chun Pascals a fháil.
